دو عامل بسیار مهم در هنگام نصب و راه اندازی پله برقی وجود دارد: محاسبه شیب و سرعت پله برقی. این عوامل و عدد تنظیم شده آنها در کاربری پله تاثیرگذار خواهد بود. استانداردهای مشخصی برای محاسبه شیب پله برقی وجود دارد که شرکت های تولید کننده و تکنسین های نصب بر اساس آنها شیب و سرعت را تنظیم می کنند. اگر سرعت پله زیاد باشد، مسافران اذیت خواهند شد و در صورت کم بودن سرعت نیز انتقال مسافران به کندی صورت خواهد گرفت. شیب پله برقی هم باید به گونه ای تنظیم شود که مسافران در هنگام استفاده از این وسیله دچار ترس و نگرانی نشوند. نصاب ها همیشه باید ترس از ارتفاع کاربران را مد نظر قرار داده و شیب و سرعت پله را با توجه به این مقوله تنظیم کنند. در ادامه شما را با نحوه محاسبه شیب پله برقی آشنا خواهیم کرد.
استاندارد های محاسبه شیب پله برقی
همانطور که اشاره کردیم، برای محاسبه شیب پله برقی و نیز سرعت آن استاندارد های مشخصی وجود دارد. بر طبق استاندارد EN115 زاویه شیب پله برقی بستگی به ارتفاع آن یعنی فاصله کف تا کف دو طبقه متوالی دارد. یعنی اگرارتفاع پله برقی کمتر از 6 متر باشد، شیب پله نمی‌تواند بیش از °35 باشد. بیشتر سازندگان پله برقی، شیب پله ها را فقط با دو زاویه °30 و °35 می‌سازند. در تنظیم سرعت نیز به این مساله توجه می شود که مسافران ممکن است ترس از ارتفاع داشته باشند. لذا سرعت پله برقی ها بین0/7 متر بر ثانیه ونهایتاٌ 0/9 متر بر ثانیه تنظیم می گردد. برای محاسبه شیب پله برقی بد نیست بدانید که زاویه شیب پله برقی، حداكثر زاویه ای است كه پله یا تسمه نسبت به سطح افق می سازد.
نحوه محاسبه شیب پله برقی

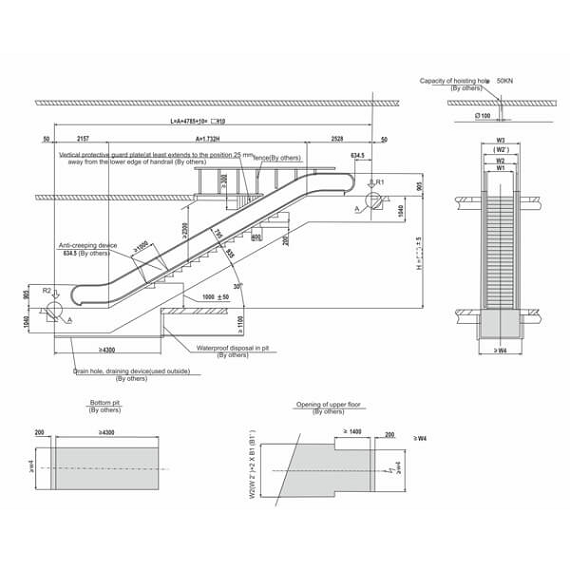

برای محاسبه شیب پله برقی، طول و عرضه آن محاسبه می شود. این کار بسیار ساده بوده و با جایگذاری عدد ارتفاع در فرمول زیر می توان ابعاد پله برقی را نیز به دست آورد:
طول پله (º35) = ارتفاع پله بر حسب میلیمتر× 1.42815+4905
ذکر این نکته ضروری است که فرمول فوق برای پله برقی هایی است که زاویه 35 درجه دارند. برای محاسبه ابعاد پله برقی در شیب 30 درجه، باید از فرمول زیر استفاده کنید:
طول پله (º30) = ارتفاع پله بر حسب میلیمتر× 1.73205+4905
مثال :
ارتفاع جابه جایی 5 متر و زاویه پله 35 درجه
5000×1.42815+4905=12045 میلیمتر
محاسبه عرض پله برقی
عرض پله برقی هم در محاسبه شیب آن اهمیت دارد. به طور کلی پله های برقی در سه عرض 60 – 80 – 100 تولید می شوند. برای محاسبه فضای مورد نیاز کافی است 60 سانتیمتر به عرض مورد نظر اضافه کنید. برای مثال اندازه مورد نیاز پله با عرض 60 بصورت زیر میباشد:
عرض مورد نیاز در جانمایی = عرض مفید پله + 60
60+60=120 برای عرض 60
80+60= 140 برای عرض 80
100+60= 160 برای عرض 100
